杭州東沃電子（DOWOSEMI）推出的PESD5V0S1BBN靜電保護管旨在保護敏感電子元件免受靜電ESD的威脅和損壞。出色的鉗位能力、低漏電流、快速響應速度，SOD-523小封裝，雙向設計，非常適合用于音頻線路保護的蜂窩電話、MP3播放器、電腦、筆記本、數碼相機、便攜式應用等等。PESD5V0S1BBN靜電保護管是熱銷ESD型號之一，關于這顆物料，常有客戶前來咨詢：PESD5V0S1BBN有正負極性嗎？PESD5V0S1BBN，需要100K，什么價格？有現貨嗎？交期要多久？PESD5V0S1BBN參數，怎么看？PESD5V0S1BBN……

查看東沃電子ESD-PESD5V0S1BBN Datasheet可知：

靜電保護管PESD5V0S1BBN特性

√ IEC 61000-4-2 等級4 ESD靜電保護：±25kV接觸放電 ±25kV空氣放電
√ 低鉗位電壓
√ 低漏電流
√ 低結電容
√ 符合 RoHS 標準
√ 保護一根雙向線路
√ 無鹵素
√ 可燃性等級：UL 94V-0
√ 卷軸尺寸：7英寸

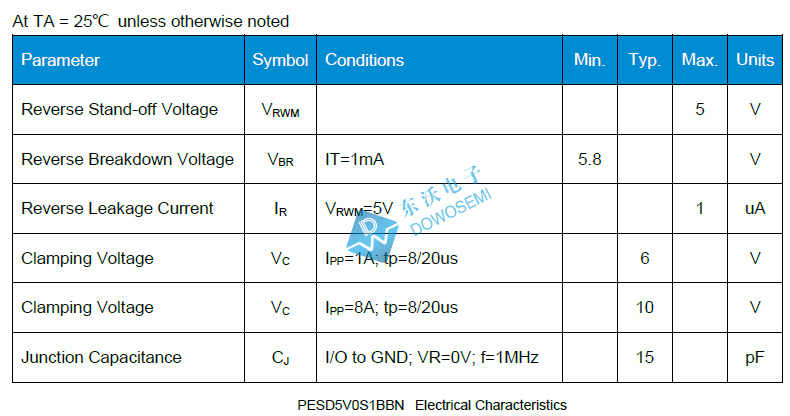

靜電保護管PESD5V0S1BBN參數

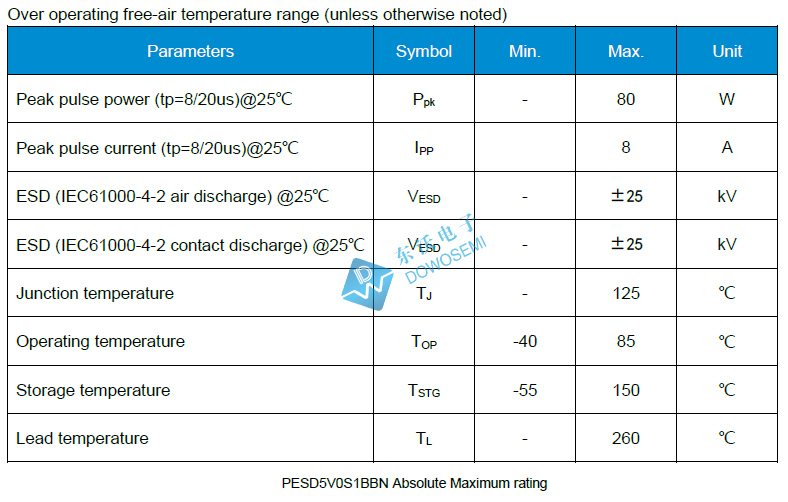

· Peak pulse power (tp=8/20us)@25℃：80W
· Peak pulse current (tp=8/20us)@25℃：8A
· Reverse Stand-off Voltage：5V
· Reverse Breakdown Voltage：5.8V
· Reverse Leakage Current：1uA
· Clamping Voltage（IPP=8A; tp=8/20us）：10V
· Junction Capacitance（I/O to GND; VR=0V; f=1MHz）：15pF
· Junction temperature：125℃
· Lead temperature：260℃
· Operating temperature：-40℃ to 85℃
· Storage temperature：-55℃ to 150℃

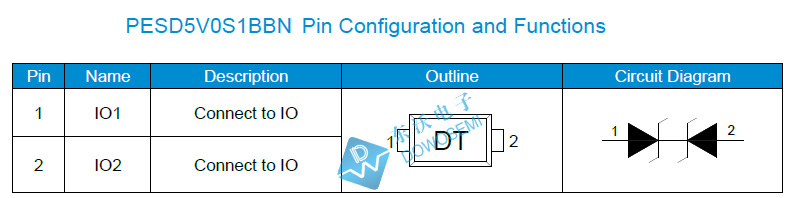

· Package：SOD-523
· Marking：DT

靜電保護管PESD5V0S1BBN應用

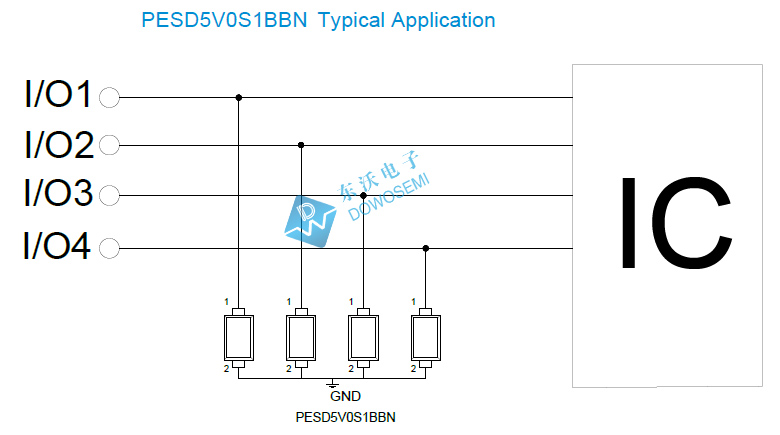

PESD5V0S1BBN典型應用如下圖所示：

關于PESD5V0S1BBN靜電保護管的知識就分享到這兒，東沃電子供應的PESD5V0S1BBN品質卓越、穩定可靠、交期迅速、閃電供貨，想了解更多有關價格、樣品、參數、應用等方面的信息，可咨詢產品工程師：136 7581 6901（微信同號）朱工
